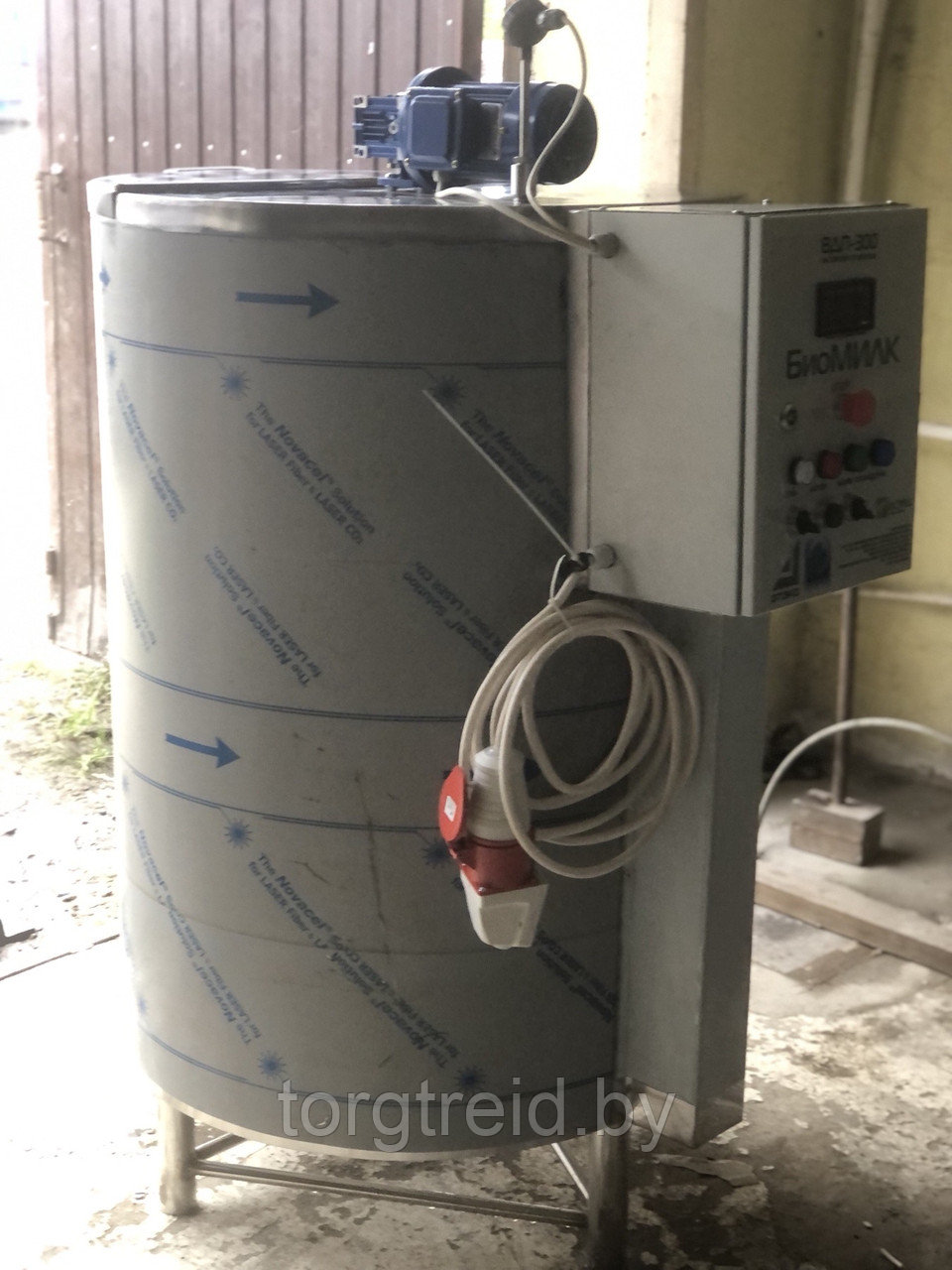

Пастеризатор молока ВДП-200 БиоМИЛК (Собственное производство!)

Пастеризатор молока с электронагревом и водяной рубашкой предназначен для пастеризации и охлаждения молока и других молочных продуктов. Применяется на предприятиях молочной промышленности.

Условия эксплуатации: пастеризатор размещается в помещении с температурой воздуха от +1 до +35ºС. Относительная влажность воздуха в помещении не более 90%.

1.1       Пастеризатор в сборе состоит из следующих основных частей: ванны, мотор-редуктора, мешалки, крышки открывающейся, системы водяной рубашки.

1.2       Пастеризатор представляет собой двустенный цилиндрический вертикальный сосуд с торообразным дном. Снаружи сосуд имеет теплоизоляцию, покрытую облицовкой.

Герметическое пространство между внутренней и наружной обечайкой (рубашка) заполняется водой. В рубашку под днищем встроены теплоэлектронагреватели для нагрева воды.

Для выхода воздуха при заполнении рубашки водой и охлаждения продукта проточной водой предусмотрена переливная труба d_у20. Подача и слив воды из рубашки осуществляется через патрубок d_у20, расположенный в стенке пастеризатора.

Работа водяной рубашки обеспечивается подачей холодной воды из наружной сети.

Вода должна иметь свободное истечение через переливную трубку. Во избежание создания в межстенном пространстве избыточного давления категори­чески запрещается присоединять переливную трубку к замкнутой системе.

В днище рубашки предусмотрен сливной патрубок d_у20 для полного слива рубашки.

Основные рабочие процессы пастеризатора контролируются автоматическими устройствами скомпонованными в пульте управления.

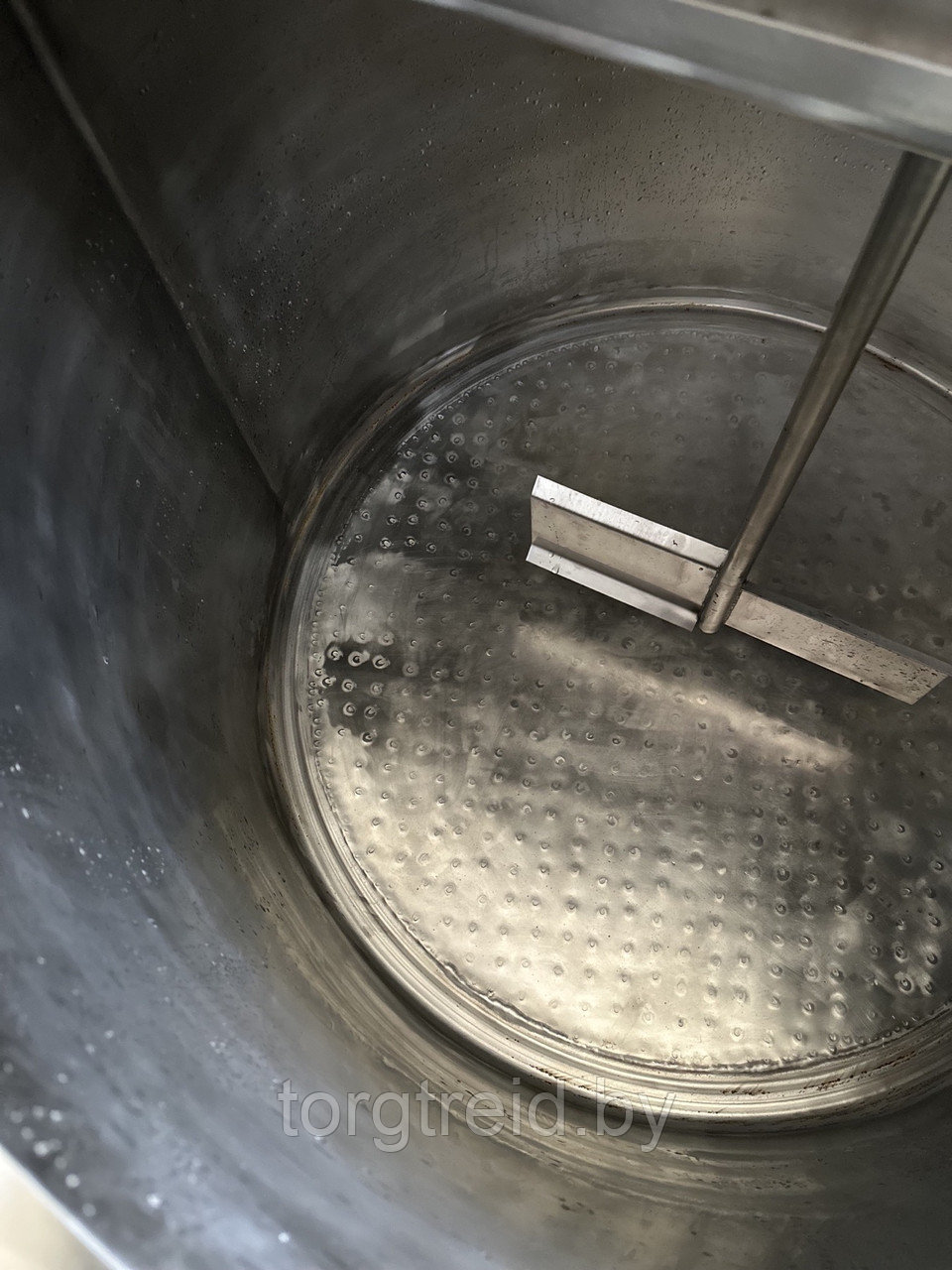

1.1   Сверху на пастеризаторе расположен привод, на выходной вал которого насажена мешалка рамочной конструкции с 1-н ярусам лопастей, которая предназначена для перемешивания продукта при его нагревании для предотвращения пригорания.

1.2       Слив продукта осуществляется через патрубок dн = 41 мм, оснащенный краном.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
